ESXi 5.0 までは CPUの NX/XD bit （以下 NXbit）が有効でなくても ESXi を使えていましたが、

ESXi 5.1 からは NXbit 有効化が必須になりました。

※NXbitは、CPUのもつセキュリティ機能です。（バッファオーバーランを防止する）

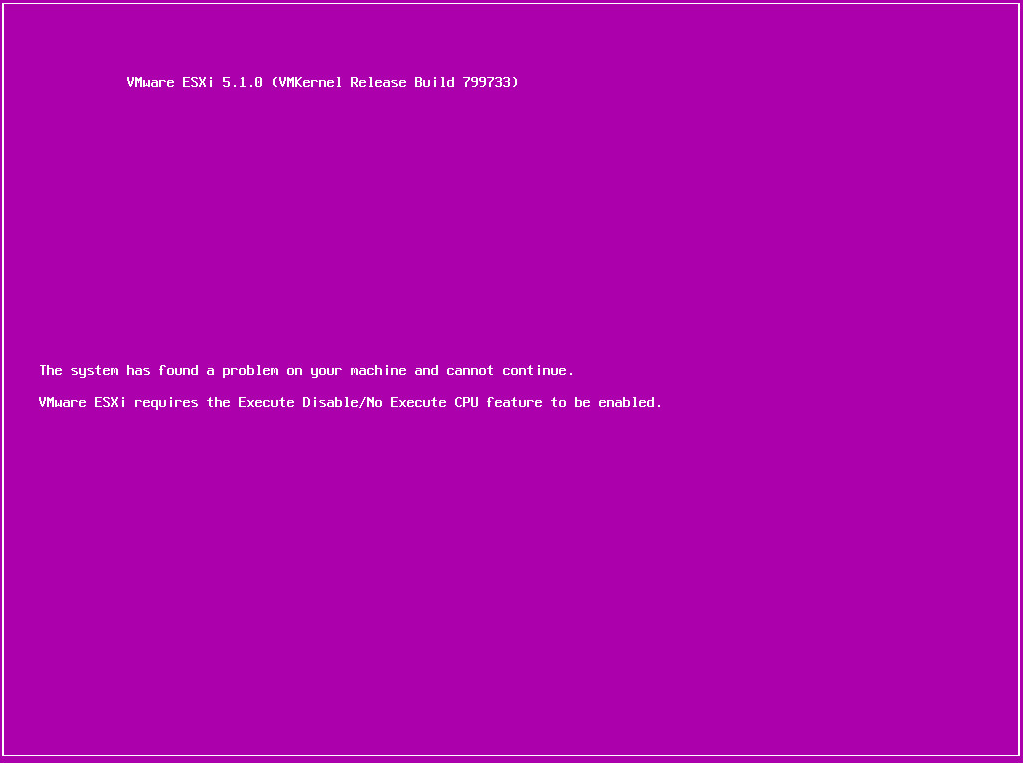

ためしにESXi 5.1 を NXbit無効にして起動してみると、死のパープルスクリーン（PSOD）になりました。




ちなみに、ESXi 5.0 で NXbitがどうなっているかは下記で確認できます。

ESXi を 5.0 → 5.1 にバージョンアップしたりする場合は、事前に確認しておくとよいです。

  1. ESXi に直接ログイン（DCUIで直接ログイン or SSH）して、
  2. vim-cmd hostsvc/hosthardware コマンドを実行します。
  3. cpuFeature の下の edxレジスタのビットを確認します。
    ※CPUが複数あると、いくつが出ますが全部同じ値のはずです。


下記の赤字のビットを確認します。

コマンドラインの中の「2147483647」は、NXbitの確認で必要が部分のみをgrepするために入れてあります。

（ 0x80000001 を DWORDの10進数に変換 = -2147483647 ）



まず ESXi のバージョンを確認。

~ # vmware -v
VMware ESXi 5.0.0 build-623860



NXbit が無効な場合（このままではESXi 5.1 インスール不可）

※ESXi 5.0 なので、NXbit が無効でも ESXi が起動しています。

~ # vim-cmd hostsvc/hosthardware | grep -e level -e edx | grep 214748347 -A1 | tail -2
level = -2147483647,
edx = "0010:1000:0000:0000:0000:1000:0000:0000",



NXbit が有効な場合

~ # vim-cmd hostsvc/hosthardware | grep -e level -e edx | grep 2147483647 -A1 | tail -2
level = -2147483647,
edx = "0010:1000:0001:0000:0000:1000:0000:0000",



ESXi 5.1 でも同様に確認できます。

~ # vmware -v
VMware ESXi 5.1.0 build-799733
~ # vim-cmd hostsvc/hosthardware | grep -e level -e edx | grep 2147483647 -A1 | tail -2
level = -2147483647,
edx = "0010:1000:0001:0000:0000:1000:0000:0000",



詳しくは、下記を参照。

Checking cpuinfo information on an ESXi host

http://kb.vmware.com/kb/1031785



無効になっていた場合は、

ESXi をインストールするサーバの BIOS で有効化が必要です。
